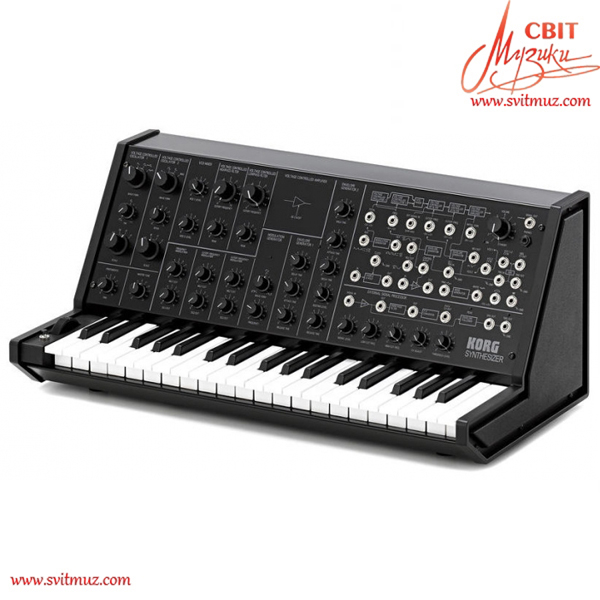

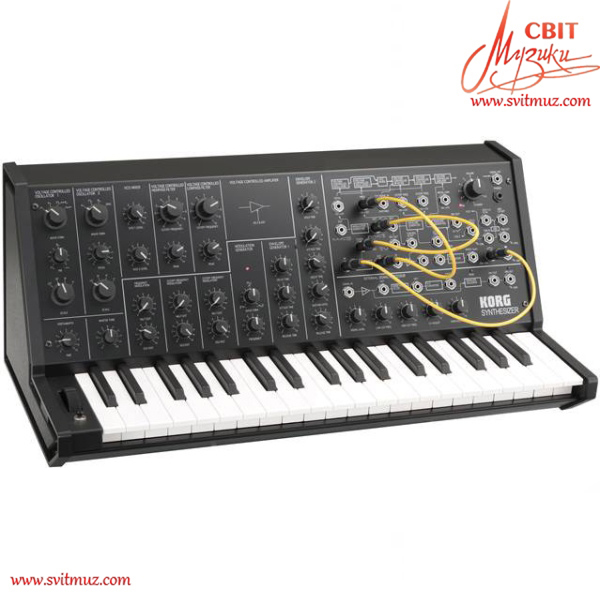

Синтезатор Korg MS-20 MINI

Korg MS-20 MINI — это по истине своеобразный синтез, который сделал оригинальный MS-20 популярным: два генератора с кольцевой модуляцией и генераторы огибающей с сустейном и задержкой. Схема генераторов VCA (Voltage Controlled Amp) сохранила свою основу, но теперь производит меньше шума. Особое внимание было уделено обеспечению плавности корректировки параметров, которые являются отличительной особенностью аналоговых синтезаторов. Инженеры постарались полностью сохранить оригинальные характеристики MS-20, чтобы доставить тот же мощный звук – от глубоких, рычащих басов до четких и гладких мелодических тембров.
Одной из самых ярких характеристик MS-20 были мощные обрезные фильтры низких/высоких частот с резонансом. Усиление резонанса заставляло фильтр самовозбуждаться и тем самым превращало его в самостоятельный генератор с узнаваевым и выразительным звучанием. В дальнейшем подобная схема использовалась в инструментах Monotron и Monotribe. Со временем в конструкцию фильтра вносились различные изменения. MS-20 Mini на базе самой ранней версии фильтра, звучание которой признано наиболее «классическим» и «радикальным».

Технические характеристики KORG MS-20 mini:
Клавиатура 37 клавишная, управляемый напряжением генератор 1 (VCO 1):
Регистр (32′, 16′, 8′, 4′) (6 октав, +цент, -цент)
Формы волны (Triangle, Sawtooth, PW-Square, White Noise) (4 режима)
Регулировка ширины импульса 1:1 — 1:бесконечность
Управляемый напряжением генератор 2 (VCO 2):
Регистр (16′, 8′, 4′, 2′) (6 октав, +цент, -цент)
Формы волны (Sawtooth, Square, Pulse, Ring modulator) (4 режима)
Сдвиг высоты (± 1 октава)
Мастер-управление генераторами VCO: Master tune (± 100 центов)
Портаменто (макс. 10 секунд)
Глубина частотной модуляции MG/T.EXT (-5 В – +5 В)
Глубина частотной модуляции EG1/EXT (-5 В – 0 В)
Микшер VCO:
Уровень VCO 1
Уровень VCO 2
Управляемый напряжением обрезной фильтр НЧ (VCF HPF):
Частота среза (50 Гц – 15,000 Гц)
Пиковый режим (плоский — самовозбуждение)
Глубина модуляции частоты среза MG/T.EXT (-5 В – +5 В)
Глубина модуляции частоты среза EG2/EXT (-5 В – +5 В)
Управляемый напряжением обрезной фильтр ВЧ (VCF LPF):
Частота среза (50 Гц – 15,000 Гц)
Пиковый режим (плоский — самовозбуждение)
Глубина модуляции частоты среза MG/T.EXT (-5 В – +5 В)
Глубина модуляции частоты среза EG2/EXT (-5 В – +5 В)
Генератор огибающей 1:
Задержка (10 сек)
Атака (10 сек)
Затухание (10 сек)
Генератор огибающей 2:
Удержание (20 сек)
Атака (10 сек)
Спад (10 сек)
Сустейн (0 В – 5 В)
Затухание (10 сек)
Генератор НЧ-модуляции (LFO):
Форма волны (Positive Sawtooth — Triangle — Negative Sawtooth, Wide Pulse — Square — Narrow Pulse)
Частота (0.1 Гц – 20 Гц)
Регулятор Manual:
Колесо Control (с щелчком в центральном положении)
Переключатель Momentary —> GND
Включение питания и громкость:
Volume
Индикация:
Светодиодная (переключение клавиатуры, частота генератора модуляции, включение питания)
Внешний процессор эффектов
Входной уровень
Частота среза фильтра ВЧ (50 Гц – 2,500 Гц)
Частота среза фильтра НЧ (100 Гц – 5,000 Гц)
Настройка управляющего напряжения
Регулятор порога срабатывания

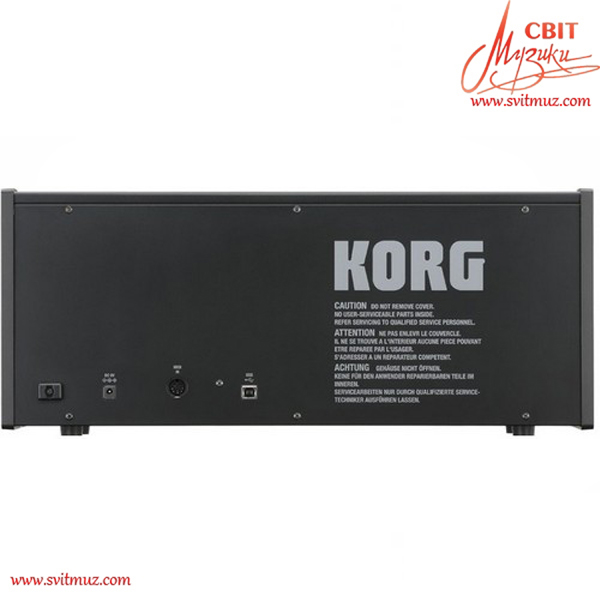

Вход и выходы:
Вход Signal In
Выход Amplifier Out
Выход Band pass filter Out
Выход CV Out (0 — +8.4 В)
Выход ENV Out (0 — +5 В)
Выход Trig Out (+5 В —> GND)
Светодиодные индикаторы:
Индикатор Peak
Индикатор Trigger
Патч-панель
Клавиатура:
Выход Keyboard control voltage (Exponential) (0 – +8 В)
Выход Keyboard trigger (+5 В —> GND)
Вход управляющего напряжения VCO-1 + VCO-2 (прямо пропорциональная зависимость)(0 – +8 В)
Вход управляющего напряжения VCO-2 (прямо пропорциональная зависимость) (0 – +8 В)
Генератор VCO:
Вход внешней подстройки частоты VCO-1 + VCO-2 (окт/В) (-5 В – +5 В)
Генераторы VCF:
Вход внешнего сигнала (3 В p-p макс.)
Вход внешнего управления граничной частотой обрезного фильтра низких часто (2 окт/В) (-5 В – +5 В)
Вход внешнего управления граничной частотой обрезного фильтра высоких част (2 окт/В) (-5 В – +5 В)
Генераторы VCO + VCF:
Вход общей внешней модуляции (T.EXT)(-5 В – +5 В)
Генератор VCA:
Вход внешнего управления начальной чувствительностью (0 – +5 В)
Генераторы EG:
Выход стандартной огибающей сигнала EG 1 (-5 В – 0 В)
Выход инвертированной огибающей сигнала EG 1 (+5 В – 0 В)
Триггерный вход EG 1 + EG 2 (—>GND)
Триггерный вход EG 1 (—>GND)
Выход инвертированной огибающей сигнала EG 2 (+5 В – 0 ВV)
Генератор MG:
Выход Triangle (Positive Sawtooth — Triangle — Negative Sawtooth) (5 В p-p)
Выход Rectangle (Wide Pulse — Square — Narrow Pulse)(0 – +5 В)
Генератор шума:
Выход розового шума (5 В p-p)
Выход белого шума (5 В p-p)
Генератор S&H:
Триггерный вход Clock (—>GND)
Вход сигнала сэмпла (5 В p-p макс.)
Выход S/H (5 В p-p макс.)
Генератор Modulation VCA:
Вход управляющего напряжения (0 – +5 В)
Вход сигнала (-5 В – +5 В)
Выход сигнала (-5 В – +5 В)
Контроллер Manual:
Выход управляющего колеса (-5 В +5 В)
Выход переключателя без фиксации (—> GND)
Выход сигнала:
Выход сигнала (моно 1/8″ миниджек, 2 В p-p, выходное сопротивление 3.5 кОм)
Выход на наушники:
Выход на наушники (стерео 1/8″ миниджек, 33 Ом, 48 мВ)
USB:
Тип B, USB-MIDI вход/выход
MIDI вход
Энергопотребление: 9 Вт
Электропитание: 9 В
Габариты: 493 х 257 х 208 мм.
Вес: 4.8 кг.
Аксессуары: адаптер питания (9 В/1.7 А), патч-провода x 10
